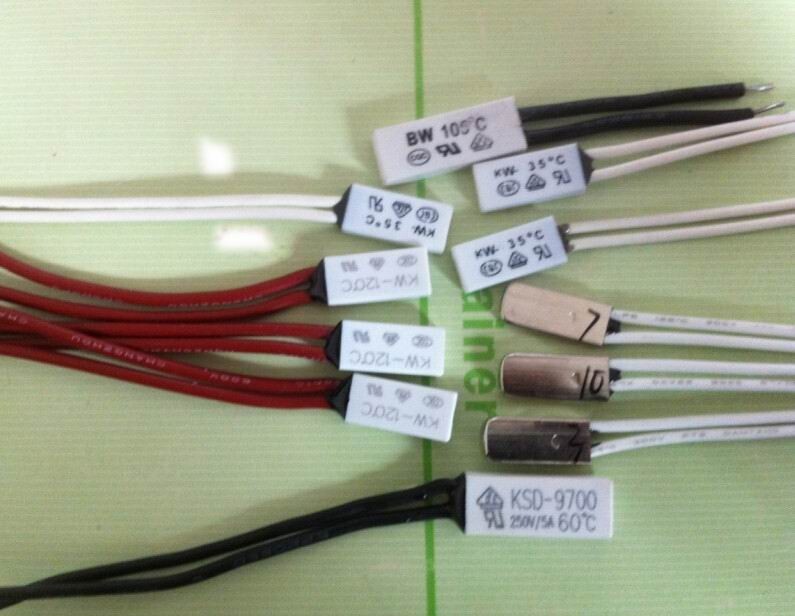

【BW9700热保护器】

工作原理

BW9700系列热保护器(温控开关)是采用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控制温度的作用。当电器冷却到复位温度时,触点自动闭合/打开,恢复到正常的工作状态。

分为自动复位型和手动复位型。 温控温度由生产时双金属片特性而定,不能调节。自动复位型突跳温控器的原理是将双金属片做成碟形元件,受热产生变形,导致反向突跳,推动推杆使触点迅速分断,断开电路,从而达到控制温度的目的;当降温后,双金属片突跳恢复原状,使触点闭合,自动接通电路,达到主动复位的作用。

手动复位型温控器增加了手动复位机构。当双金属片受热变形到一定程度时发生突跳动作,弹簧片被双金属片推动而反向跳动,通过推杆驱动触点迅速分断而自动断开电路;当温度下降时,双金属片恢复原状,但由于锥形弹簧片无自动复位能力,因而不能反弹复位,触点仍不动作,必须按下手动复位按键,借助外力使锥形弹簧片复位,触点才随之闭合。

涉及指标:

1、感温速度,这方面需要与发热产品功率相匹配,功率越大发热快的,那就需要考虑到温控器的感温时间而正确选用温度段,温控器就需要有感温快,速动,不拉弧的特点。

2、温控器本身的发热,目前温控器内部的铜质材料,不同的铜质料自身的发热就不同,如果使用的材料发热大的话,就会影响到双金属片的感温。这样就需要采用 无电流热效应设计,温度准,寿命长。

3.温控器的安装,温控开关感温是靠封在表面的铝盖然后加到温控器内部空气或者通过铝盖辐射热给感温体的,那么在安装是应使产品贴紧被控器具的安装面。那么在安装是也必须考虑到,不能大力把外壳压塌或使其变形,以免影响其性能。

4.当温控器使用在一些对电压和电流比较明感的发热产品中,那么就需要考虑电器方面的问题,最好的选用 常态电气强度:50Hz,2000V,1m的无击穿或闪路的温控开关。

5. 使用寿命是关键的,温控器的使用寿命方面就需要考虑到两个方面的关键元件,一个是双金属片,不同的温度片的寿命就会有很大的差别,当然价格也相差很大,一个是触点,温控开关的通断是靠触点的接触和断开实现的,所以触需要能够经受一定的电流和电压的材料及材料厚度。以上的两点就不多说了。

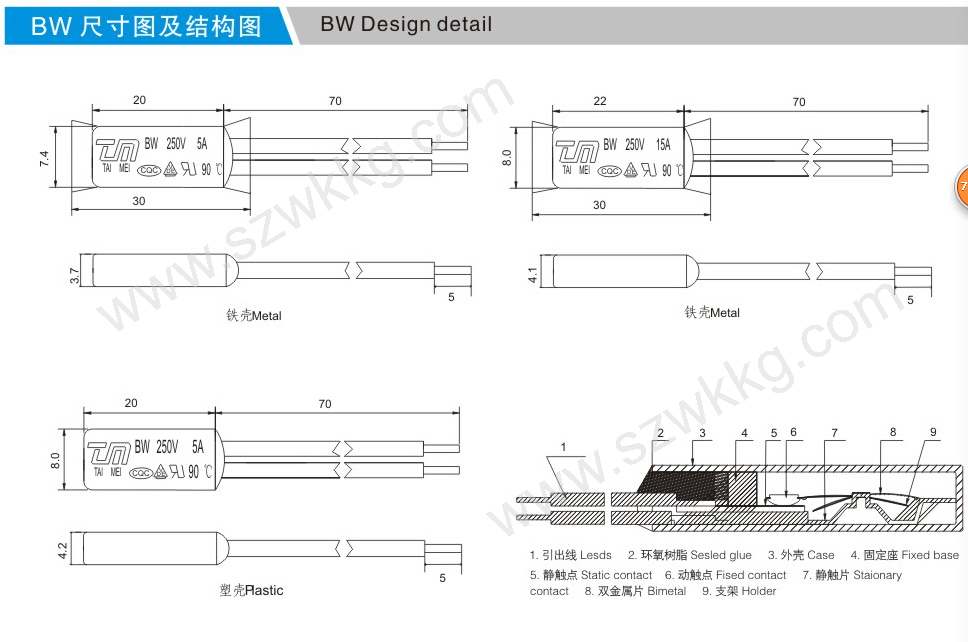

原理图


原理图

了解BW9700系列温度开关实时报价及技术参数:
请点击BW9700系列温度开关,或拨打咨询热线:0755-27553343
