ksd9700温控开关
KSD9700温控开关温度开关
产品型号
KSD9700,BW9700,KSD9700温控开关,BW9700温控器
批发价格
数量(单位:PCS) | 价格(单位:元)(此单价仅供参考,不同温度价格不同) |
1000以下 |
¥1.10 |
1000-3000 |
¥1.00 |
3000-5000 |
¥0.80 |
5000以上 |
¥0.70 |
注:以上价格仅供参考,实际准确价格请咨询: 电话:(0755)27553343
技术参数与介绍
KSD9700温控开关是采用日本住友BR-1热双金属开发的封闭式温控器,具有动作迅速、控温精确、控制电流大、使用寿命长的特点,被广泛应用于各类微型电机、电磁炉、空调电机、小家电等做温度保护控制。
将带有环保型银触点的弹性元件连接在底板上,底板与弹簧片装有感温灵的双金属碟片,嵌入壳体内,热量传到双金属片,达到双金属片的规定值时其瞬间动作,这样切断电路,当温度下降到复位温度时,双金属又迅速闭合,再次接通电路。
本厂生产的每一个温控器都要校正和检验,在所要求的循环寿命中,器件必需要提供最佳的断开和复位性能,从而达到使之连续可靠的工作目的。
KSD9700温控开关应用在过热保护方面:
1、各类电机/微电机 2、电磁炉 3、镇流器 4、电热腰带 5、保健器材
6、电热器具 7、水泵 8、排风扇 9、吸尘器 10、电动工具 11电池 12、各种电热产品等等。

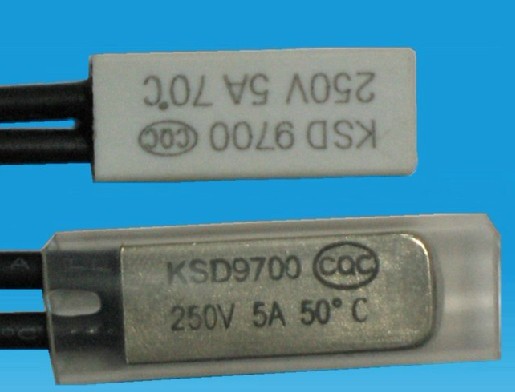

产品结构:
KSD9700A 18.5*7*3.5mm (PBT耐高温塑料外壳,与韩国SEKI ST-22尺寸一样)
KSD9700A-1 20mm*7.6mm*4mm (PBT耐高温塑料外壳)
KSD9700B 20mm*7.4mm*3.8mm (金属外壳)
KSD9700C 20mm*8.5mm*5mm (陶瓷外壳) 线材:PVC线或高温硅胶线。
以上是KSD9700温控开关产品的技术参数,由中海宁温控开关专家提供,仅供参考!更多KSD9700温控开关产品信息尽请关注中海宁温控开关!
工作原理
一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时,触点自动闭合/打开,恢复正常工作状态。
主要特点
KSD9700温控开关是采用日本住友BR-1热双金属开发的封闭式温控器,具有动作迅速、控温精确、控制电流大、使用寿命长的特点
应用范围
KSD9700温控开关广泛应用于各类微型电机、电磁炉、空调电机、小家电等做温度保护控制。

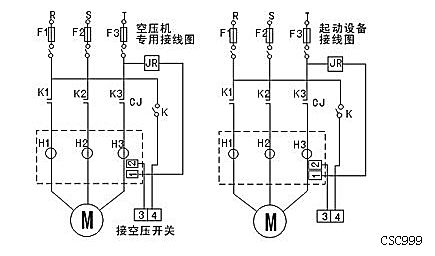

电路图
接线图
