BW9700温控开关
BW9700系列温度开关
产品型号
KSD9700,BW9700,KSD9700温控开关,BW9700温控器
批发价格
| 数量（单位：PCS） | 价格（单位：元）（此单价仅供参考，不同温度价格不同） |
1000以下 |
￥1.10 |
1000-3000 |
￥1.00 |
3000-5000 |
￥0.80 |
5000以上 |
￥0.70 |
注：以上价格仅供参考，实际准确价格请咨询： 电话：（0755）27553343

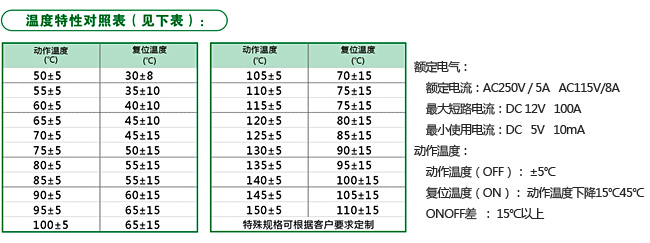

技术参数与介绍
| ◇结构特点 Features or structure | |||||||||||||||
|
BW9700系列温度开关(热保护器)是由碟形高灵敏双金属片、动触头、静触片、固定底座、外壳、耐温导线等组成。工作时双金属片处于自由状态，动触头与静触片闭合，电路导通。当使用电器因故障发热而使温度上升至热保护器的动作温度时，双金属片受热产生内应力而迅速动作，推开动触头离开静触片而断开电路，从而切断故障电器电源起到保护电器作用。当被保护电器温度下降到热保护器的额定复位温度值时，双金属片恢复到初始状态触点闭合，电器恢复正常工作。该产品具有电阻小、感温快、动作迅速、安全可靠、体积小等优点。 | |||||||||||||||
| BW9700温度开关产品适用于马力电机、充电电池、电热器具、变压器、汽车马达、集成电路及一般电气设备的保护作用。 | |||||||||||||||
| |||||||||||||||
 | |||||||||||||||
| ◎接触电阻: 触头在闭合状态下，热保护器两触点间的接触电阻应不大于30mΩ。 | |||||||||||||||
| ◎绝缘电阻: 100MΩ以上 | |||||||||||||||
| ◎电气强度: 对热保护器下列部位间施加频率为50Hz的基本正弦波试验电压(有效值),历时1S应无闪络和击穿现象. | |||||||||||||||
| A 在触头热分断状态下，两引出线之间：500V | |||||||||||||||
| B 在触头常闭状况下，引出线与外壳绝缘层表面之间：1500V 以上是BW9700温度开关产品的技术参数，由中海宁温控开关专家提供，仅供参考！更多BW9700温度开关产品信息尽请关注中海宁温控开关！ | |||||||||||||||
工作原理
一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时，触点自动闭合/打开，恢复正常工作状态。
主要特点
BW9700系列温度开关(热保护器)是由碟形高灵敏双金属片、动触头、静触片、固定底座、外壳、耐温导线等组成。工作时双金属片处于自由状态，动触头与静触片闭合，电路导通。该产品具有电阻小、感温快、动作迅速、安全可靠、体积小等优点。
应用范围
BW9700温度开关产品适用于马力电机、充电电池、电热器具、变压器、汽车马达、集成电路及一般电气设备的保护作用。
电路图

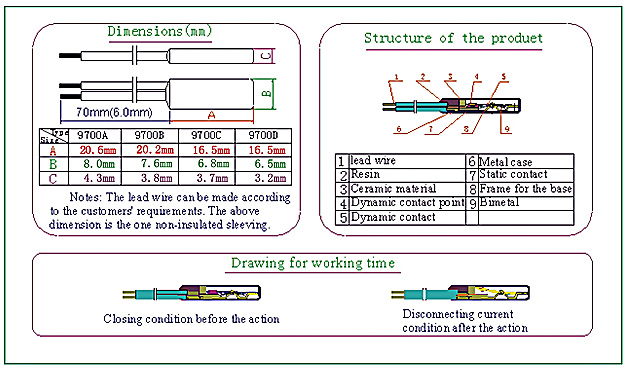

接线图
