ksd301温控开关您的位置:首页 >温控开关价格 >ksd301温控开关 > KSD301温控开关

KSD301温控开关

产品型号

KSD301,301,KSD301温控开关,KSD301温控器

批发价格

数量(单位:PCS) 价格(单位:元)(此单价仅供参考,不同温度价格不同)
1000以下
¥1.10
1000-3000
¥1.00
3000-5000
¥0.80
5000以上
¥0.70

注:以上价格仅供参考,实际准确价格请咨询: 电话:(0755)27553343

技术参数与介绍

1、突跳式温控器应用范围:
KSD301系列突跳式温控器广泛应用于锅炉、热水器、吸尘器、复印机、电炉、烤炉、干衣机、冰箱、洗碗机、空调等的温度控制。

2.产品特点
具有性能稳定、精度高、体积小、重量轻、可靠性高、寿命长、对无线电干扰小等特点。
2.1 动作方式
常开或常闭。
2.3 复位方式:有自动复位和手动复位方式两种。

3.基本性能参数
3.1 电气参数
AC 220V/16A,50/60Hz
3.2 温度
3.2.1 温度特性
动作温度:-20~300℃ 公差:±1~2℃
3.2.2 测试方法
将产品接线端子插入测试台检测插座工位内,盖上测试台封盖,启动测试台并设定其检测温度,,通过电脑控制发热体对空气进行升温或降温,升降温速率控制在0.2~1.0℃/分钟,产品通过空气感应温度,直到产品达到其动作温度后动作。
3.3 绝缘电阻
在施加500V的直流电压的情况下,测试其带电金属与胶木壳体之间的绝缘电阻≥100MΩ。
3.4 电气强度
在室温的情况下施加频率为50Hz或60Hz的基本正弦波形电压1500V历时1分钟(或电压1800V历时1秒)无闪烁、无击穿。
3.5 接地方式
通过温控器不锈钢盖与设备接地金属部件相连。

4.注意事项
1、温控器应工作于空气相对湿度不大于90%、无腐蚀性、可燃性气体和导电尘埃存在的环境内。
2、温控器采用接触感温时,应使其端盖紧贴被控器具的发热部位,并应在端盖感温表面涂上导热硅脂或其他性能类似的导热介质。
3、温控器通过接触液体或蒸汽感温时,采用不锈钢端盖的产品,并应有可靠的防漏措施,以免液体渗漏到温控器绝缘部件上。
4、在安装过程中不可把端盖顶部压陷或使其变形,以免影响产品温度及其它性能。
5、采用秃顶盖时在运输及安装过程中应保护好外漏的双金属片,以免损伤双金属片导致产品温度发生变化。
6、不得让液体渗入温控器内部。壳体必须避免受到过大的压力防止出现裂纹;壳体应保持清洁,防止导电物质污染,以免应绝缘性能降低而发生短路击穿。
7、使用过程中不能折弯接线端子,否则将影响电气连接的可靠性及接触电阻。

KSD301温控开关

5.KSD301温控开关

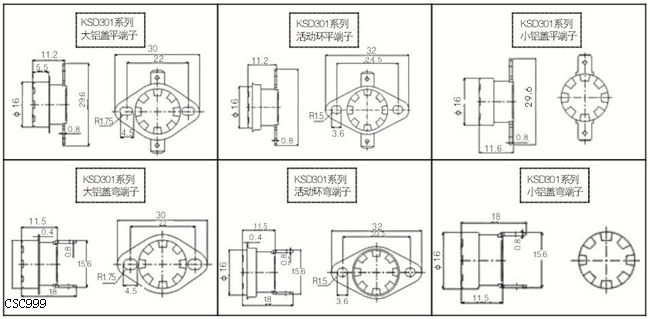

一般可以按照温度来分,也可以按照材质来分类,也可以按照安装方式来分。

动作性质来分:可以分为常开动作,和常闭动作。

按照温度来分,可以分为:0度5度10度15度20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度160度165度170度175度180度185度190度195度200度205度210度215度220度225度230度235度240度245度250度255度260度265度270度285度275度280度290度295度300度

按照材质来分,可以分为:电木体和陶瓷体

以上是KSD301温控器产品的技术参数,由中海宁温控开关专家提供,仅供参考!

工作原理

一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时,触点自动闭合/打开,恢复正常工作状态。

主要特点

KSD301温控开关具有性能稳定、精度高、体积小、重量轻、可靠性高、寿命长、对无线电干扰小等特点。

应用范围

KSD301系列突跳式温控开关广泛应用于锅炉、热水器、吸尘器、复印机、电炉、烤炉、干衣机、冰箱、洗碗机、空调等的温度控制。

电路图

KSD301温控开关-电路图

接线图

KSD301温控开关-接线图
