JUC-31F超小型温控器

产品型号

JUC-31F,ksd-01f

批发价格

数量(单位:PCS) 价格(单位:元)(此单价仅供参考,不同温度价格不同)
1000以下
¥2.20
1000-3000
¥2.10
3000-5000
¥1.90
5000以上
¥1.80

注:以上价格仅供参考,实际准确价格请咨询: 电话:(0755)27553343

技术参数与介绍

JUC-31F产品特性:
JUC-31F产品为接触感温突跳式塑封温控器,采用国际TO220/Y220标准封装,产品具有可靠性高、灵敏准确、体积小、重量轻、安装十分方便等特点,非常适宜PCB线路板/散热器具/功率器件安装。

JUC-31F应用范围:

⑴整流器、
⑵开关电源、
⑶UPS电源、
⑷医用电源、
⑸消防电源、
⑹模块电源、
⑺通讯电源、
⑻音响功放设备、
⑼各类充电设备、
⑽逆变器、焊接设备、航空仪器仪表电子设备、自动化设备等军品、工业品、商业品温度控制或过热保护器。

JUC-31F超小型温控器技术参数:

⑴ 触点形式:1D(常闭)或1H(常开)
⑵ 触点负载:220VAC 1.5A/3A 或24VDC 1.5A/3A
⑶ 动作温度:0-130℃(任选)。允许公差:±3、±5℃
⑷ 复位温度(与动作温度差值):8-35℃
⑸ 环境温度:-55℃~+180℃
⑹ 过热温度:250℃/瞬间
⑺ 绝缘电阻:常温常湿 ≥100MΩ
⑻ 接触电阻:≤ 50 mΩ
⑼ 介质耐压:≥1500VAC
⑽ 重量< 2g
⑾ 使用寿命:≥30,000次

JUC-31F超小型温控器产品温度规格参数:

触点负载

AC 120V 1ADC 48V1A

触点型式

1D(常闭)或1H(常开)

环境温度

-55℃~+180℃

过热温度

250℃/瞬时

接触电阻

<50mΩ

绝缘电阻

>100 MΩ

介质耐压

>1500V

产品寿命

>10000次

重量

≤1.7 g

外形尺寸

15.5max×10.2 max×5 max

产品温度规格参数(可根据客户定制)

动作温度℃

± 5℃

回复温度℃

(最小值)

动作回复差值℃

(最小值)

动作温度℃

± 5℃

回复温度℃

(最小值)

动作回复差值℃

(最小值)

40

20

4

90

60

6

45

20

4

95

60

6

50

30

4

100

70

6

55

30

4

105

70

6

60

40

4

110

80

6

65

40

4

115

80

6

70

50

4

120

85

9

75

50

4

125

85

9

80

55

6

130

90

9

85

55

6

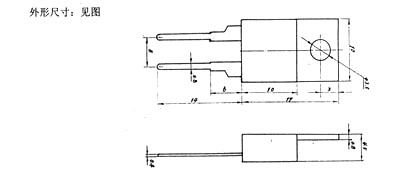

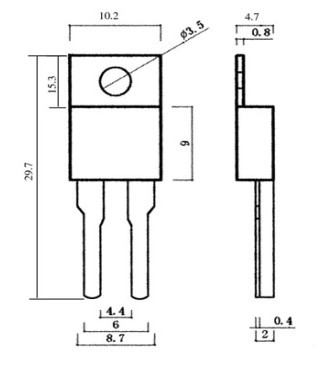

JUC-31F超小型温控器安装尺寸及外形




工作原理

通过特殊的熔接工艺把两种金属片熔接在一起,做成双金属片。由于两种金属片的热胀冷缩率不同,当温度升高时,双金属片就朝热胀冷缩率小的金属片一侧弯曲;当温度下降时,双金属片就朝热胀冷缩率大的金属片一侧弯曲。双金属片随温度变化而发生侧向动作,推动温控开关的传动机构,使温度开关的触点发生断开或闭合的动作,从而达到切断或接通电路的目的。

主要特点

JUC-31F产品为接触感温突跳式塑封温控器,采用国际TO220/Y220标准封装,产品具有可靠性高、灵敏准确、体积小、重量轻、安装十分方便等特点,非常适宜PCB线路板/散热器具/功率器件安装。

应用范围

通讯电源、开关电源、UPS电源、医用电源、消防电源、模块电源、音响功放设备、各类充电设备、整流器、逆变器、焊接设备、航空仪器仪表电子设备、自动化设备等军品、工业品、商业品温度控制或过热保护。
