【TB02-BB8D热保护器原理】

工作原理

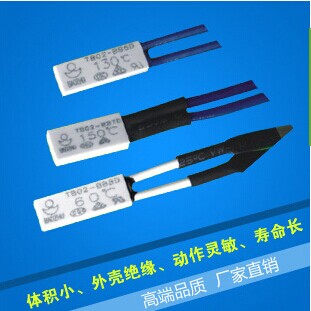

TB02-BB8D微型热保护器即tb02-bb8d温控开关(温控器)产品导线为高质硅胶线,适合高温工作环境,工作原理是:由于碟形双金属片两面 膨胀系数相差悬殊,当温度变化是,双金属片形状发生改变,温度突破临界值后,双金属片发生发转从而引导电路的通断。TB02-BB8D型热保护器具有体积小、外壳绝缘、动作灵敏、寿命长等特点,该产品适用于分马力电机、塑封电机,由于过载堵转非正常状态下引起的过热保护,也适用于荧光灯、镇流器、变压器、家用电器等一般电气设备的过热保护,并可在二次线路中作热检测器用。电流、温度双重保护使电机保护更全面;微型化15.0mmx5.4mmx2.4mm 的设计易于安装;单断点速动结构确保使用的可靠性;严格的工艺制作确保双金属元件重复性,长期使用均能保持断开及复位温度的一致性。

涉及指标:

1、感温速度,这方面需要与发热产品功率相匹配,功率越大发热快的,那就需要考虑到温控器的感温时间而正确选用温度段,温控器就需要有感温快,速动,不拉弧的特点。

2、温控器本身的发热,目前温控器内部的铜质材料,不同的铜质料自身的发热就不同,如果使用的材料发热大的话,就会影响到双金属片的感温。这样就需要采用 无电流热效应设计,温度准,寿命长。

3.温控器的安装,温控开关感温是靠封在表面的铝盖然后加到温控器内部空气或者通过铝盖辐射热给感温体的,那么在安装是应使产品贴紧被控器具的安装面。那么在安装是也必须考虑到,不能大力把外壳压塌或使其变形,以免影响其性能。

4.当温控器使用在一些对电压和电流比较明感的发热产品中,那么就需要考虑电器方面的问题,最好的选用 常态电气强度:50Hz,2000V,1m的无击穿或闪路的温控开关。

5. 使用寿命是关键的,温控器的使用寿命方面就需要考虑到两个方面的关键元件,一个是双金属片,不同的温度片的寿命就会有很大的差别,当然价格也相差很大,一个是触点,温控开关的通断是靠触点的接触和断开实现的,所以触需要能够经受一定的电流和电压的材料及材料厚度。以上的两点就不多说了。


原理图


原理图

了解TB02-BB8D温控开关实时报价及技术参数:
请点击TB02-BB8D温控开关,或拨打咨询热线:0755-27553343
